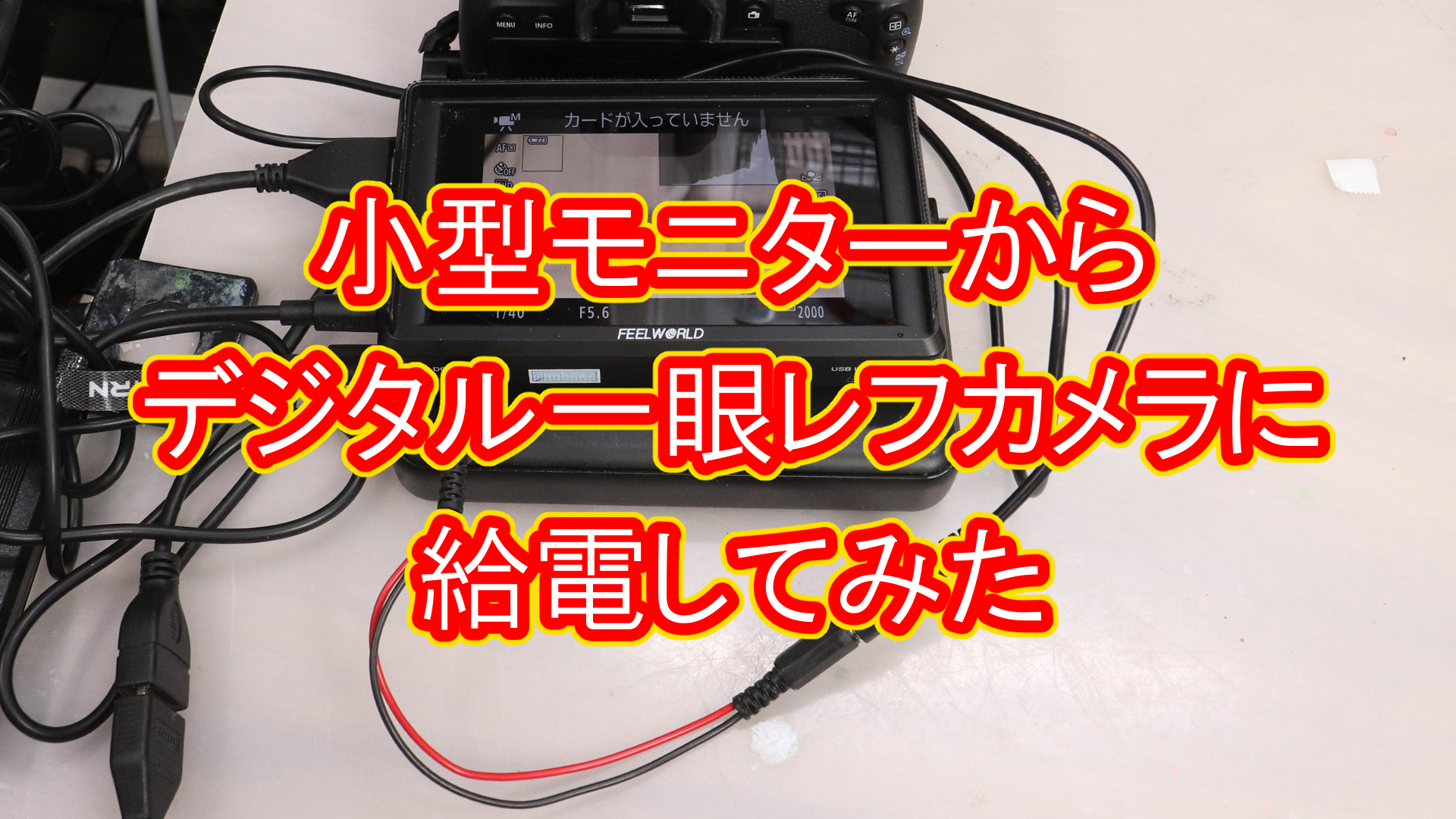

小型モニターから一眼レフデジタルカメラに給電してみた

 どうもNimbusです。
 「FEELWORLD FW568 V2 5.5インチモニター」で紹介したFW568 V2のDC出力を使って、Canon EOS Kiss X10iEOS Kiss X9iに給電できるか試してみました。

キヤノン 純正 ACアダプターセット AC-E6 DR-E18

 「FEELWORLD FW568 V2 5.5インチモニター」を受けて、キヤノンEOS Kiss X10iやEOS Kiss X9iに対応する、キヤノン純正のACアダプターのAC-E6とカプラーアダプターDR-E18のセットを購入しました。

 AC-E6は既に生産終了していて、2022年11月現在では、機能的に変わらない後継品のAC-E6N置き換わっています。

 DR-E18は2016年にEOS X8i向けに発売されたAC-E6N対応DCカプラーアダプターです。
 キヤノンの現行製品ではEOS Kiss X10、EOS Kiss X10i、EOS RPに対応します。

 USB PD対応のモバイルバッテリーエレコム DE-C34-20000BKDC12Vが出力出来るUSB PDトリガーケーブルの組合せで給電している FW568 V2の出力端子に、EOS Kiss X9iに取り付けたカプラーの端子を接続したらEOS Kiss X9iが動作しました。

 再度AC-E6にDR-E18を接続しようとしたら何故か接続できず、確認してみたら、AC-E6とDR-E18を繋ぐコネクターは一般的なDCコネクターとは異なる物で、DR-E18のコネクターの内部のピンが少し曲がっていました。

 上の写真は、DR-E18のプラグ内部のピンの曲がりを、細いマイナスドライバーで修正して、AC-E6に取り付けて使える様にした後に撮影した物です。

 FW568 V2とDR-E18は偶然通電しただけで、普通は使えない組み合わせでした。

 一般的なDCプラグに変換するコネクターがあれば話は変わって来ると思うのですが、変換コネクターが製品として存在するは分かりません。

社外品ACアダプターセット DR-E18互換品

 以前使っていたEOS Kiss X9(ACアダプターはEOS Kiss X10iEOS Kiss X9iと共通)用に購入した、社外品のACアダプターセットに付属していたDR-E18互換DCカプラーアダプターのコネクターはメスなので、両方オスのコネクターケーブルを自作しました。

 手持ちのDCプラグ部品はブラグ部分の長さが9mmくらいと短いので、FW568 V2に対しては刺さりが少し弱く、簡単に抜けてしまいます。
 何個か試してみた所、固体によっては微妙な寸法の差かあるのか、しっかりとFW568 V2に固定出来る物があったのでそれを使いました。

 DCプラグが両方オスのコネクターやケーブルは市販品が色々売られているので、その中から使っても良いでしょう。

 DE-C34-20000BKで給電しているFW568 V2とEOS Kiss X10iの組合せはUSB PD対応のモバイルバッテリーで問題無く使える事が確認出来ました。

 両方オスのDCケーブルやコネクターは色々市販されていますが、FW568 V2でも紹介した通り、FW568 V2に対してしっかり固定出来るコネクターはある程度限られます。

 FW568 V2のDCジャックにしっかり固定出来るかどうかは、実際に購入して試すしか確実な方法はないのですが、接続するDCプラグの長さは短めの9mmくらいではなく、14mmくらいと少し長めの物を選ぶと、しっかり固定し易い可能性が高いと思います。

 DCプラグのL型変換コネクターは何種類か出ているので、それらを試してみるのも良いと思います。

モバイルバッテリーからEOS Kiss X10iに給電出来るケーブルが売られていた

 FW568 V2を介さなくても、DC8Vを出力できるUSBケーブルがあればDR-E18互換DCカプラーアダプターを介して、EOS Kiss X10iやEOS Kiss X9iがモバイルバッテリーで使えると思ったら、そう言った製品は社外品で販売されていました。

 USB PDケーブルの商品ページのQ&Aでの回答で、30W以上の出力が必要だとしているので、モバイルバッテリーや充電器は高出力に対応した比較的最近の製品を用意する必要はあります。
 必要な出力を考えると必然的にUSB PD対応のモバイルバッテリーや充電器となるので、TYPE-Aコネクターのケーブルを選ぶメリットがあまりなさそうですが、Portkeys PT5の様に外部DC出力が無い小型モニターを、1つのモバイルバッテリーで併用する場合は、USB TYPE-Aの方が都合が良さそうです。

 モバイルバッテリーで一眼レフやミラーレスデジタルカメラが使えると、撮影スタイルや自由度の幅は大きく広がりますね。

まとめ

 キャノン DR-E18などのAC-E6N対応のDCカプラーのコネクターは特殊形状なので、FW568 V2の8.4V出力端子にはそのままでは非対応。
 DR-E18のコネクターを一般的なDCコネクターに変換する製品が存在するかは不明。

 社外品のACアダプターセットに付属しているDR-E18互換品はDCメスコネクターなので、そのままでは対応しないが、両方オスのコネクターやケーブルを使えはFW568 V2に使える。

 互角品のDCカプラーとトリガーケーブルのセットを使えば、USB PD対応のモバイルバッテリーや充電器で一眼レフやミラーレスが使える。但し、モバイルバッテリーや充電器は高出力に対応した物が必要。
