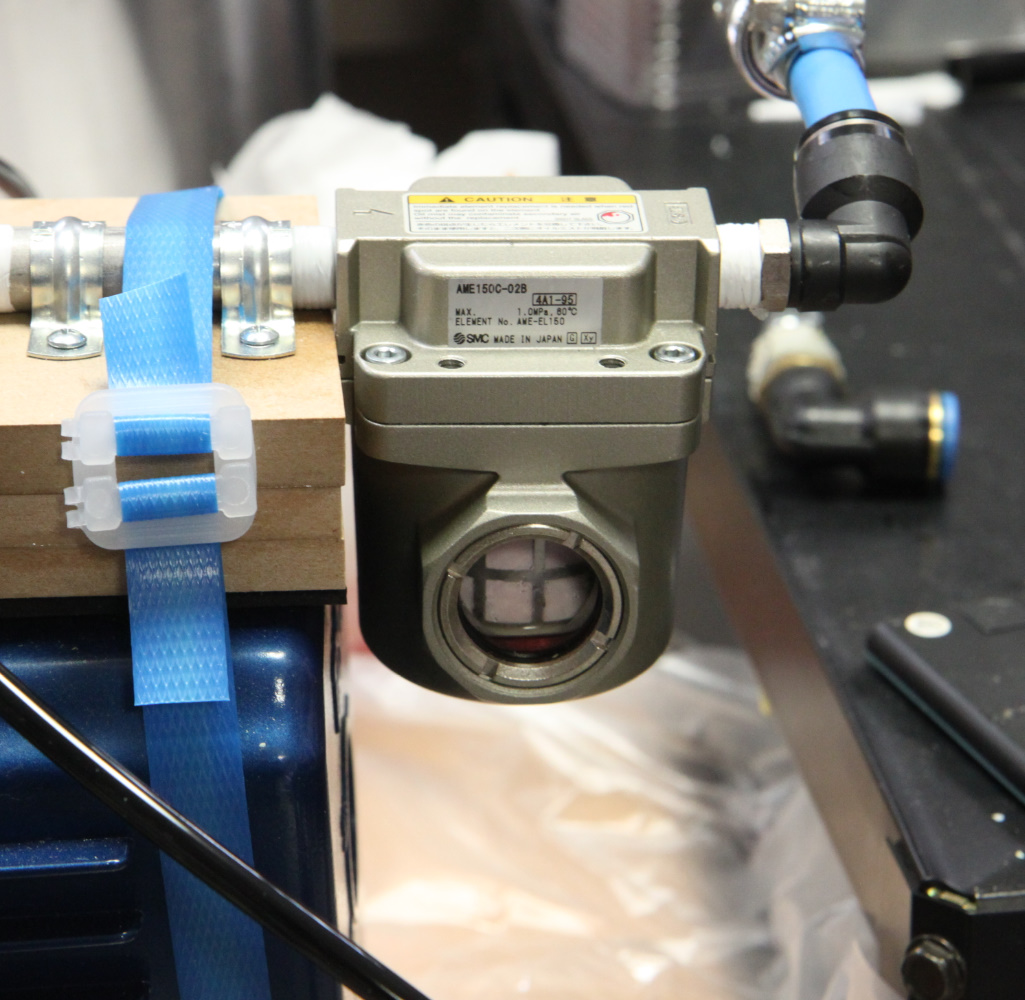

自作真空脱泡機用真空ポンプ、タスコ TA150XXの排気から、油分を取り除くのに使っていた、スーパーミストセパレーターのエレメントAME-150C 02Bが寿命を迎えました。

　写真の状態は、スーパーミストセパレーターのエレメントが飽和してピンクに染まり、染料で赤く染まったオイルが排気と一緒に漏れ出ている状態です。

SMC　スーパーミストセパレータ（AME150C02） 価格：8298円（税込、送料別) (2020/5/3時点) 楽天で購入

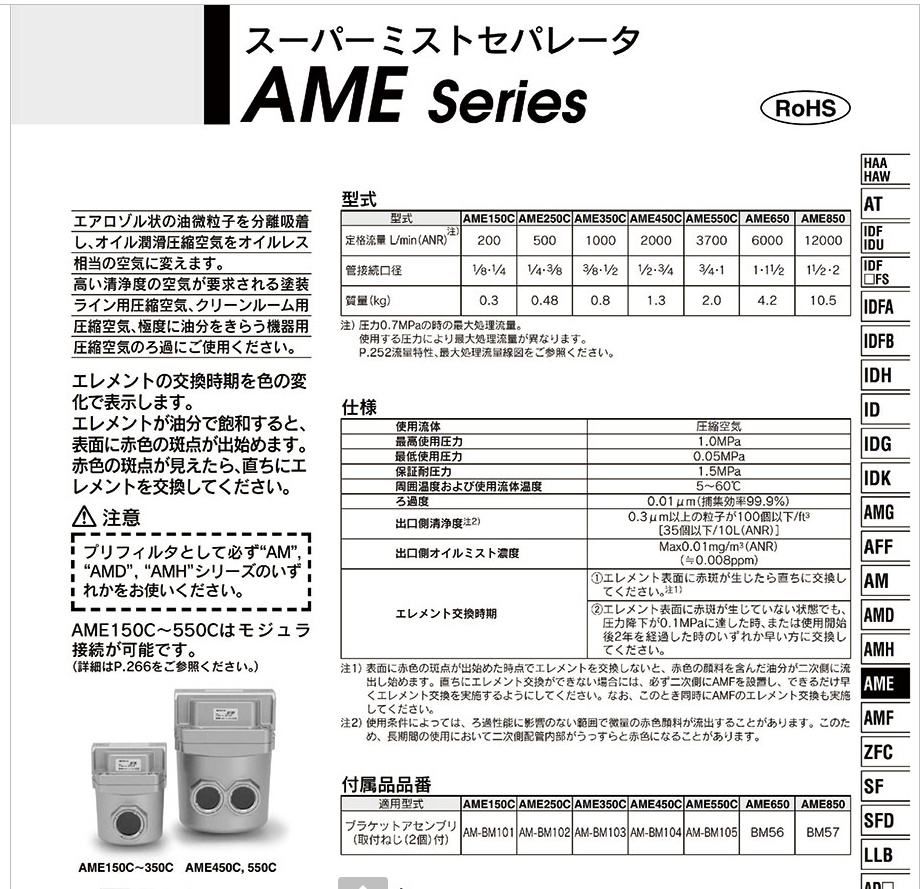

　交換用のエレメントを調べてみたら、TA150XXの排気量が270L/minなのに、スーパーミストセパレーターの定格流量は200L/minと、大幅に不足していました。

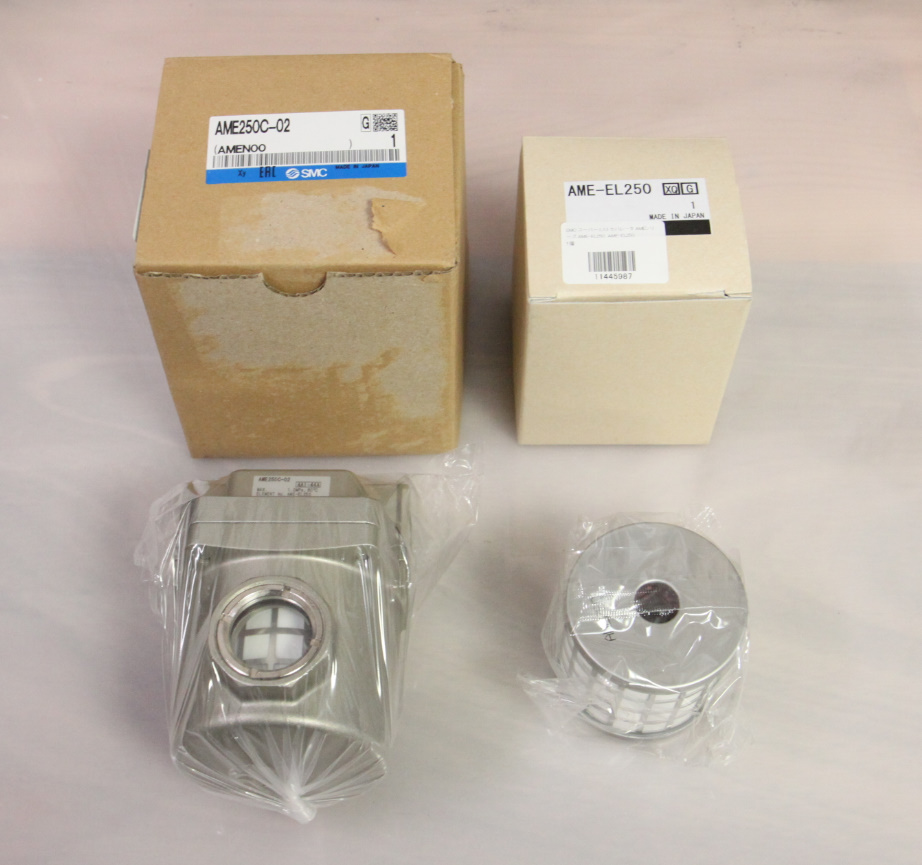

　AME-250Cなら定格流量は500L/minと十分みたいなので、AME-250C-02に交換する事にします。
　交換用のエレメントAME-EL250も購入しました。

SMC　スーパーミストセパレータ（AME150C02） 価格：8298円（税込、送料別) (2020/5/3時点) 楽天で購入

SMC　AME250用エレメントアッセンブリ AME-EL250 ( AMEEL250 ) 価格：3992円（税込、送料別) (2020/5/3時点) 楽天で購入

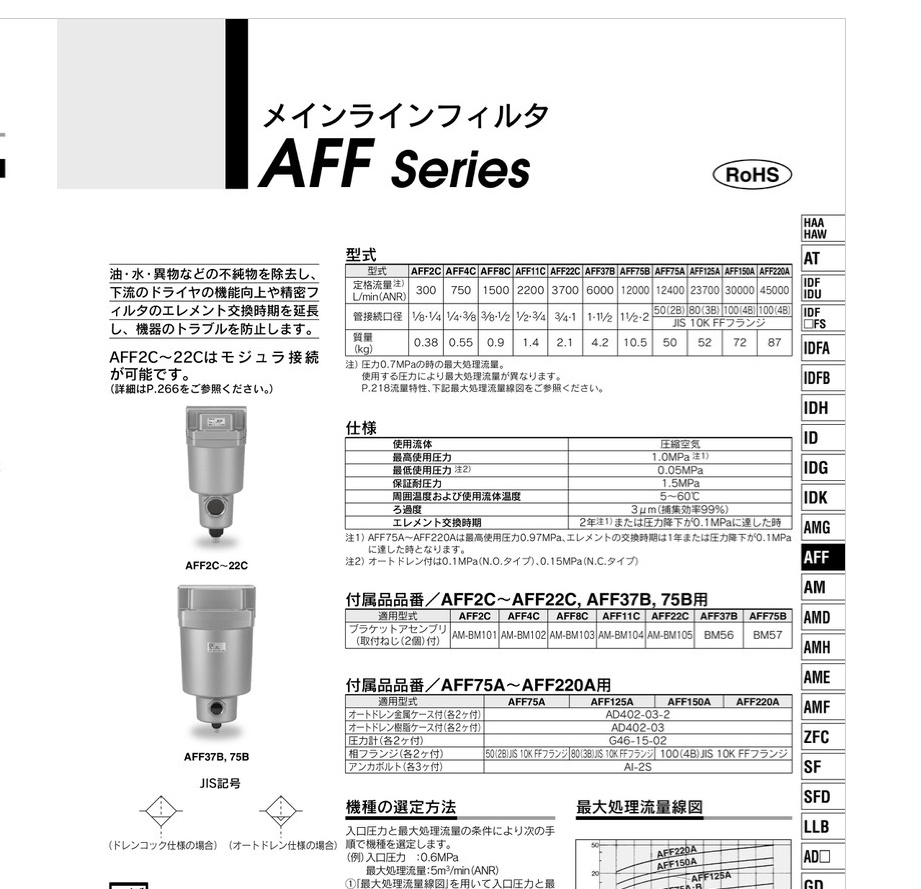

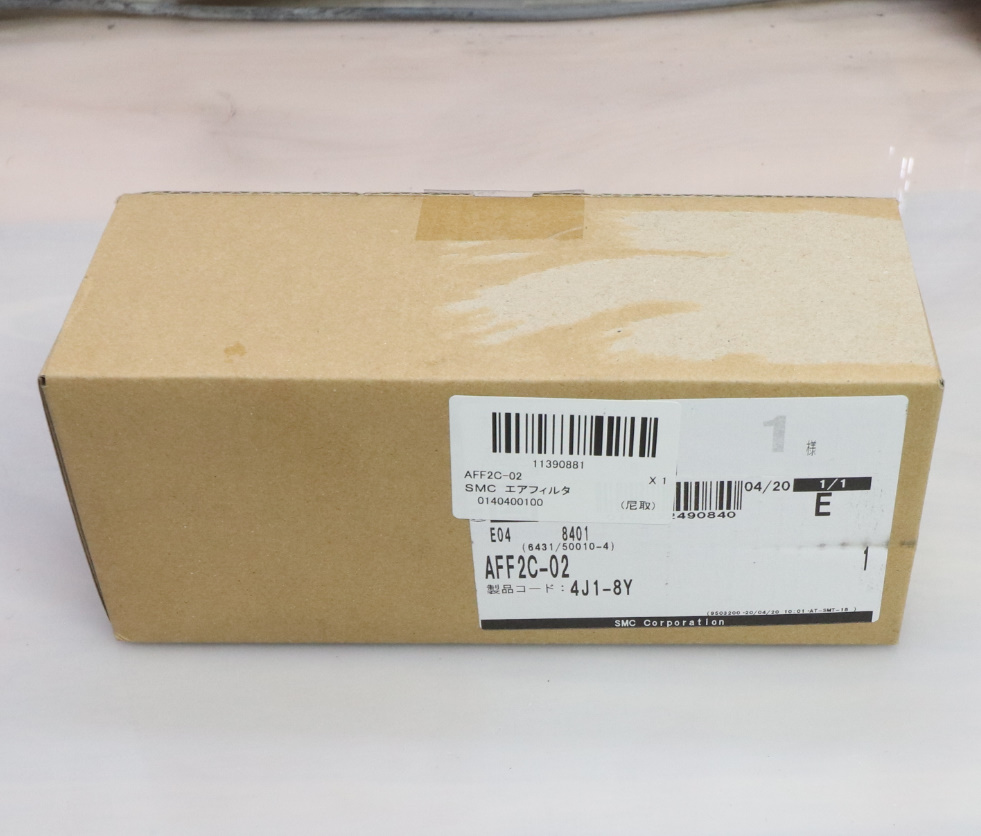

　スーパーミストセパレーターの手前にメインラインフィルターを取り付けると、スーパーミストセパレーターのエレメントの負担を軽減でき、寿命を延ばせるみたいなので、定格流量が300L/minのAFF2C-02も取り付ける事にしました。

SMC　メインラインフィルタ AFF2C-02D ( AFF2C02D ) 価格：10118円（税込、送料別) (2020/5/3時点) 楽天で購入

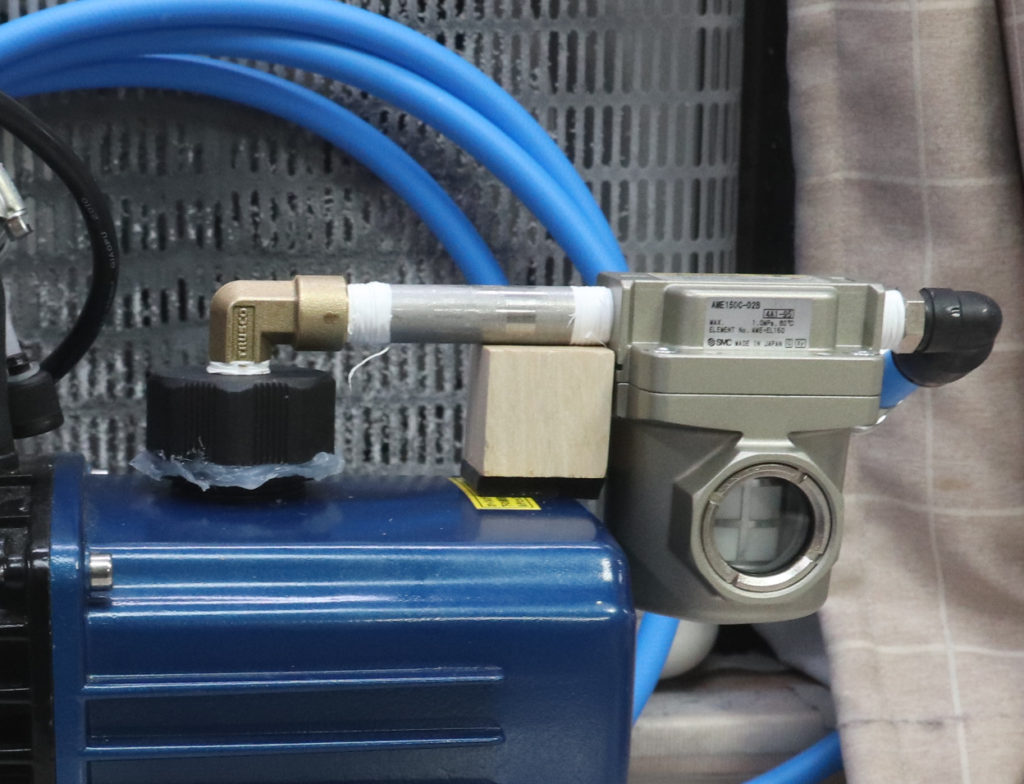

　従来の排気は、マフラー部品を取り寄せ、PT1/4用のタップでネジ穴を開け、コーキング剤で本来の排気用のスリットを塞いだものに、PT1/4エルボを取り付けていました。

　ネジ穴を開けたマフラーの樹脂部品は、肉厚が薄く、強度的に不安があたので、以前から別の物に交換したいと考えていました。

三共コーポレーション TONEX パイプタップ PT1/4 価格：693円（税込、送料別) (2020/5/3時点) 楽天で購入

TRUSCO TRUSCO　ねじ込み継手エルボR1／4−RC1／4 TN-12L 2576643 価格：496円（税込、送料別) (2020/5/3時点) 楽天で購入

　G3/4のオイルキャップが適合するみたいなので、これにネジ穴加工を行い継手を取り付けてみました。

イマオコーポレーション:オイル キャップ 型式:CP-3/4 価格：369円（税込、送料別) (2020/5/3時点) 楽天で購入

　オイルキャップは樹脂製なものの、圧力に耐えられる様に肉厚で、リブ構造にもなっていたので、タップで開けたネジ穴にPT1/4のエルボが思いの他しっかりと固定され、純正マフラー部品改造品の様な、強度的な不安は解消されました。

　オイルキャップだと、仮に破損しても、数百円で買えるのと、税込4000円以上する純正のマフラー部品の様にシーリングの手間も不要なので、気軽に交換できます。

　PT1/4のネジ穴を開けるには、PT1/4タップとタップハンドル、下穴用の11mmドリルを使います。

　オイルキャップのネジ穴加工の様子を動画にしてYoutubeに投稿しました。

　G3/4オス-G1/2メス変換ネジに、G1/2オス-PT1/4メス変換ネジを取り付けた物も、真空ポンプへの取り付けは可能でしたが、継手の取付位置が高くなるのと、真空ポンプのネジ穴に負担がかかりそうなので、こちらは使いませんでした。

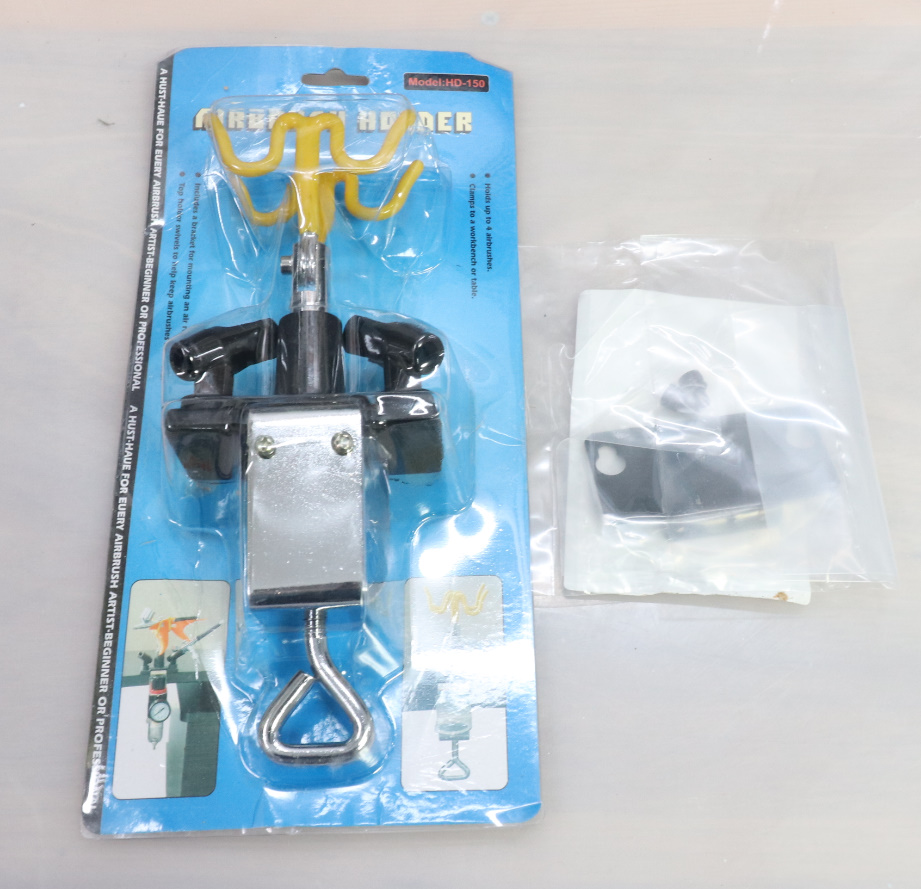

　メインラインフィルターをスーパーミストセパレーターは、ホースとワンタッチカプラーで接続する方式を予定していて、ブラケットやクランプ(ウエーブ ブラシハンガーHGの同等品)を用意していましたが、こちらも使いませんでした。

　オイルキャップに取り付けたPT1/4エルボや継手は、フィルター2つの重量程度では問題無さそうだったので、フィルター同士はニプルで接続して、両方とも真空ポンプに固定する事にしました。

　取付はシールテープを巻いて、捻じ込むだけです。

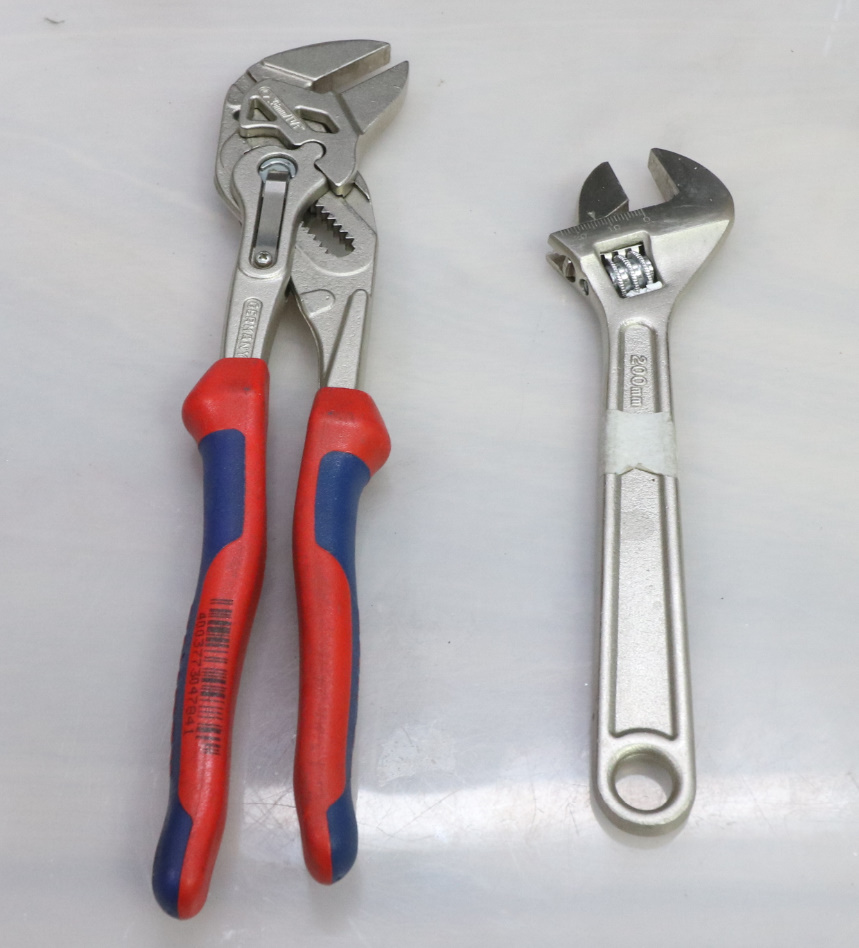

　プライヤーレンチやモンキーレンチがあれば簡単に出来ます。

クニペックス KNIPEX プライヤーレンチ No.8605-250 [A011221] 価格：9690円（税込、送料別) (2020/5/3時点) 楽天で購入

　リークチェックを使い、排気漏れが無いのを確認しました。

TRUSCO　リークチェック　354ml LC 価格：830円（税込、送料別) (2020/5/3時点) 楽天で購入

　真空ポンプを運転して、一分以上排気を当て続けたキムワイプです。
　濡れているのが、オイル漏れした時にも使っていた、出口の金具やホース由来なのか、フィルターをすり抜けたポンプオイルや湿気なのかは判断付きませんが、仮にフィルターのすり抜けだとしても、許容範囲だと思います。

　置き場所の都合で、フィルターはこの方向に取り付け直しました。

　動画で解説しました。動作の様子も収録しています。

　真空脱泡機を使う機会は少し先になりそうなので、今回は以上です。
