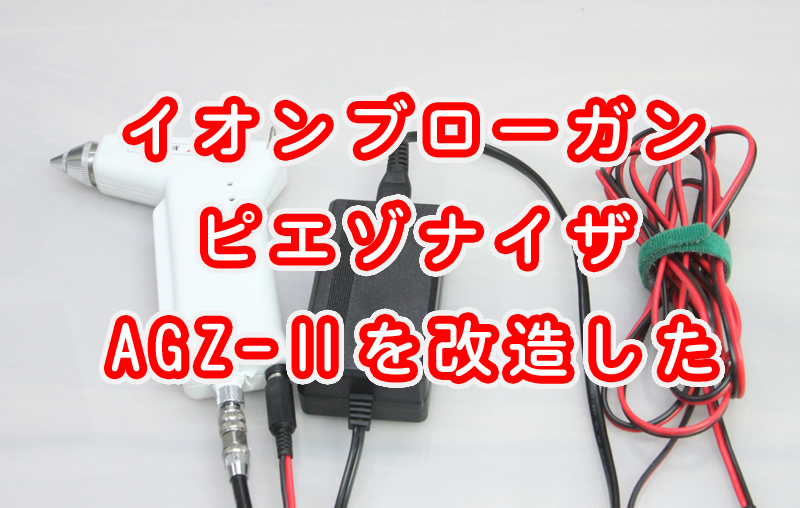

イオンブローガン ピエゾナイザ AGZ-Ⅱを改造した

 塗装前のホコリ対策で紹介した、AGZ-ⅡのACアダプターはコネクター形状が特殊なので汎用品のACアダプターはそのままでは使えません。



 純正ACアダプターはプラグの付いたケーブルの長さに不満も有ったのと、構造的には複雑な物でも無く、廃版商品でメーカー修理を受ける事も無いので、自己責任で汎用ACアダプターが使える様に改造する事を以前から検討していました。

 変換コネクターでの対応も検討したのですが、ジャックに対応したプラグの見当が付かず、実現の目途が立ちませんでした。
 又、変換コネクターを作る為には、内部を確認する必要があったので、分解は避けられませんでした。

 ACアダプターの紛失を機に、思い切って一般的な内径2.1mm、外形5.5mmのジャックに交換する事にしました。
 交換に使用した部品は、マル信無線電機 取付DCジャック 2.1mm MJ-14です。

 今回はCABLECRAFT 音光堂 楽天市場店で一緒に2.1mm 標準 DCプラグ MP121CFDCジャック 2.1mm MJ-077Nと一緒に購入しました。
 メール便発送ではアマゾンよりも安くなりました。

 ジャックの交換後はこんな感じになりました。
 動作確認には偶々手近にあったシルエットカメオ付属のACアダプターを使いました。純正品は24V 2A(2000mA)に対して、シルエットカメオ付属品は24V 1250mAなので、やや低出力です。

 ジャックはポン付け出来ないので、取り付け用部品の製作も検討したのですが、面倒になってBONDICロックタイトのピンポインターで強引に固定しました。

 交換後の動作の動作の様子を撮影して、Youtubeに投稿しました。

 左が動作確認に用いたシルエットカメオ付属ACアダプターで右はAGZ-Ⅱ2に付属する物と同等の出力の汎用24V 2A(2000mA)のACアダプターです。
 レーザーカッターPodea-01でも紹介した通り、シルエットカメオ用に購入したものです。

 パイロットランプも付いているので気に入っているのですが、プラグの付いたケーブルが短いのが難点です。

 そこでAGZ-Ⅱに取り付けたジャックと一緒に購入した部品と、ホームセンターで購入したスピーカーケーブルを使い、プラグ延長ケーブルを自作しました。
 内径2.1mm外径5.5mmのACアダプタープラグ用延長ケーブルは、既製品も存在するので、こちらを使っても良いでしょう。
 今回製作した3mくらいの一番安い物で送料含めて581円なので、組み立てる手間を考えると手軽だと思います。

 定格と同等の出力の汎用品ACアダプターで静電気を除去する様子を撮影して、Youtubeに投稿しました。

 現行品のAGZ-Ⅲは安くても5万円以上する(2019年10月現在だとキャッシュレスポイント還元があるので実質では5万円切るとは思いますが)のと、ケーブルもそもそこ長いみたいなので、今回の様に自己責任になる改造を行われる事は無いと思いますが、旧製品が安く手に入った場合には、今回の改造は悪くないと思います。
