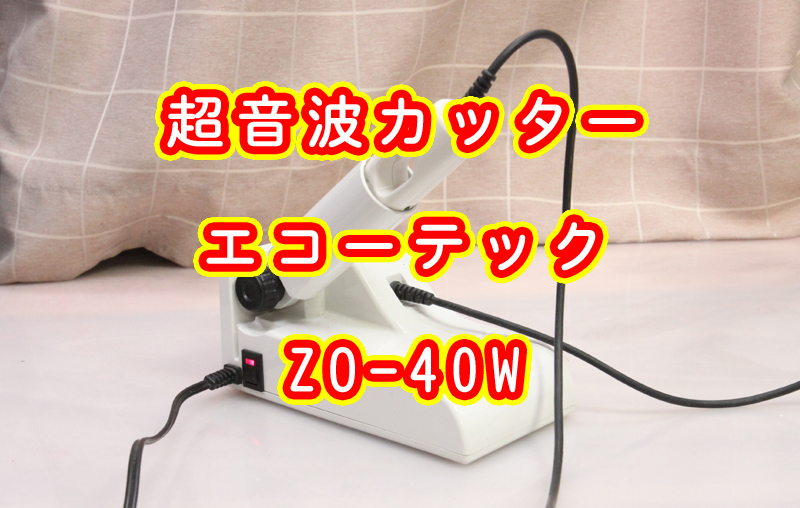

超音波カッター ZO-40W

 本多電子株式会社が製造し、エコーテック株式会社がが販売する超音波カッターZO-40Wを紹介する動画をYoutubeに投稿しました。

 超音波カッターはホビー用としてUSW-333が発売された当初から使っていて、USW-333は刃が専用替刃しか使えないのと、発熱でハンドピース内の回路のハンダが溶けて断線し易く、使用頻度が高いと毎日の様に修理していたのが難点でした。

 熱対策が行われ、専用替刃の他に、NTカッターの刃が使える、ZO-40が登場してすぐに購入しました。
 USW-333、ZO-40共に、ネット通販で25,000円位だったと思います。

 ZO-40の発熱は、対象物が持てなくなるくらい熱くなる事もあるので、間欠動作により熱くなり難いだけで、ZO-40Ⅱの様に、温度センサー等による制御等はないみたいですが、今の所はハンドピース内部が断線したりと言う事はないので、間欠動作での熱対策には効果がある様です。

 動画では手元に有った木材とプラ棒、キャスキットのランナーでのテストのみですが、USW-333では、一通りの材料で試し切りしていました。

 超音波カッターと素材との相性がとても良い、ガレージキット製作の他には、造形品の分割が最も重要度が高く、エポキシパテ、ポリパテ、ニューファンドで試していました。

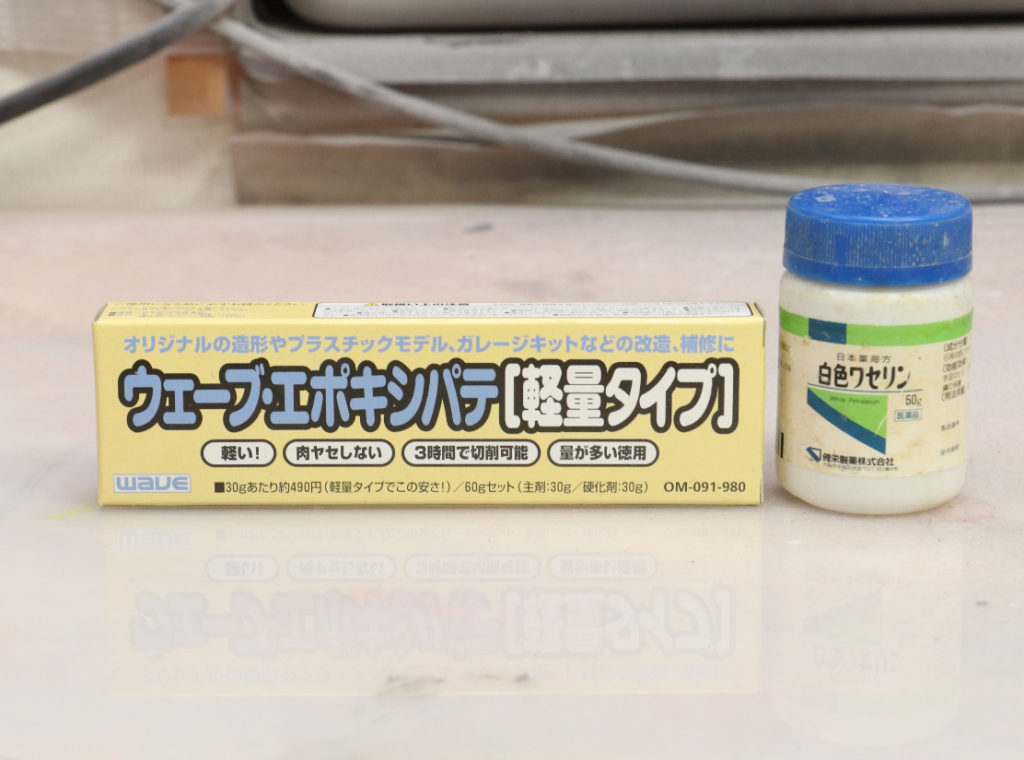

 熱に強く柔軟性もある硬化後のウエーブのエポキシパテ軽量タイプは、キャスト素材と同様に非常に相性が良く、超音波カッターを常用していました。
 超音波カッターとの相性や、気泡の入り難さから、デジタル造形を行う前の原型製作では最も利用した材料です。
 現在も、3Dプリンターの出力品の仕上げやキット製作に使っています。

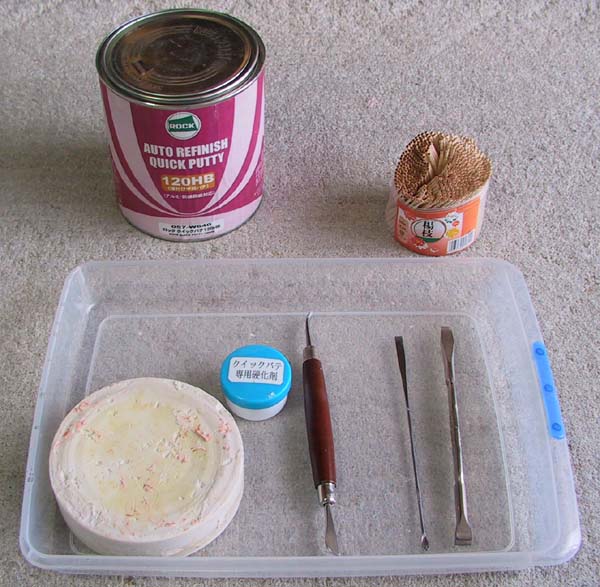

 初期の造形に使っていた、ポリエステルバテの、ロックペイント クイックパテ(後継製品はビルドアップ)は、切断した部分が微細に砕ける感じで綺麗ではないものの、自分の作り方での造形品の分割には十分使える感じでした。
 刃の振動で砕けやすいので、小さいパーツには向かない感じでした。

 エポキシパテの方が使い易かったので、使用時に換気が必要なポリパテは使わなくなりました。


  暁美ほむらマジシャンミクを作った時に使っていた、 ニユーファンドは切断面が広い場合、熱で切断面が膨張するので、それを削る必要がありますが、分割は割と上手行く感じでした。
 力を掛けずに切断出来るので、細かい部分の造形にも活用していました。

 ニューファンドは、安全性の高さもさることながら、乾燥を工夫すると、エポキシパテ以上に使い勝手が良かったので、デジタル造形を行う直前まで造形に使っていました。

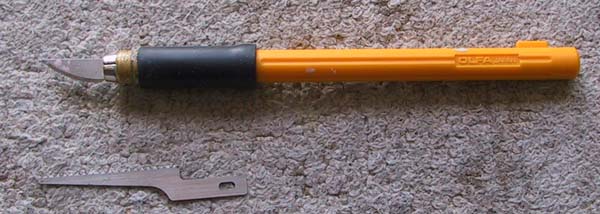

 造形物の分割は、ポリパテを除けば、アートナイフプロ曲線刃でも出来るのですが、超音波カッターがあれば相当な省力化が可能です。

 スイッチを押して動作すると、パイロットランプが点灯する物の、握ると分からない。

 替え刃は専用刃の他に、NTカッターの刃が使えます。

 刃の交換は1.5mmの六角レンチでイモネジを緩めて行います。

 替刃の取付時には、イモネジが緩すぎても、締めすぎてもダメで、正常に動作させる為には、動作させてはネジを締めたり、緩めたりと、試行錯誤と作業への慣れが必要なのですが、それらが必要ない、専用のトルクドライバー ZH25Tも販売されています。
 六角レンチと比べると非常に高価ですが、トルク管理が出来るドライバーとして一般的な価格の製品です。もっとも、メーカーに拘りが無いなら、0.6Nmのトルクドライバー1.5mmの六角ビットの組合せなら、何でも良いとは思います。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

超音波カッター用トルクドライバー【ZH25T】 エコーテック
価格:7106円(税込、送料無料) (2020/2/27時点)


 ホビー用の超音波カッターの現行製品は、用途や価格の異なる、ZO-30プラ、Z0-40レジン、ZO-41Ⅱの3種類の様です。

 ZO-30プラは、動画で紹介したZO-40Wや色違いのZO-40Bの同等品です。


 ZO-40レジンはZO-40Wの基本性能を向上させた製品です。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

超音波カッターZO-40 レジン【ZO-40】 エコーテック
価格:35480円(税込、送料無料) (2020/2/27時点)


 ZO-41Ⅱは温度等で動作を自動停止する機能のある、ホビー用の最上級モデルです。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

超音波カッター【ZO-41II】 エコーテック
価格:37700円(税込、送料無料) (2020/2/27時点)


 USW-333の後継機となる、USW-334は2019年9月に製造が終了していて、エコーテックでの販売は終了していますが、相当量の流通在庫があるのか、2020年2月の時点では、まだ購入可能です。
 USW-334の替刃はZO-40やZO-30プラと同じ物が使えるので、消耗品に困る事は無く、愛用されている方は多い様です。
